Пакет longtable

Применение longtable с тонкими настройками в Latex
Tags:
Categories:

Пакет Longtable

Размещение пакета

https://ctan.org/pkg/longtable

Официальная документация

https://mirror.macomnet.net/pub/CTAN/macros/latex/required/tools/longtable.pdf

Установка

\usepackage{longtable} %собственно сам пакет для работы с таблицами
\usepackage{xcolor} %чтобы работать с цветами
\usepackage{colortbl} %чтобы работать с цветными таблицами

Особенности

Полная приемственность от tabular и tabularx, поэтому можно только им и пользоваться.

Очень понадобятся первоначальные настройки для формата таблицы

\newcolumntype{C}[1]{>{\columncolor{white}\ttfamily\centering\arraybackslash}p{#1cm}}
\newcolumntype{R}[1]{>{\columncolor{white}\ttfamily\raggedleft\arraybackslash}p{#1cm}}
\newcolumntype{L}[1]{>{\columncolor{white}\ttfamily\raggedright\arraybackslash}p{#1cm}}
\newcolumntype{B}[1]{>{\columncolor{white}\ttfamily\bfseries\raggedright\arraybackslash}p{#1cm}}

\renewcommand{\tabcolsep}{0.05cm}
\renewcommand{\arraystretch}{1.7}

\newcolumntype похожа на \newcommand но только для настройки таблиц. Работает со всеми пакетами расширяющие стандартый пакет таблиц: xtab, xtabular, tabularx и longtable.

https://ctan.org/pkg/tabularx https://mirror.truenetwork.ru/CTAN/macros/latex/required/tools/tabularx.pdf

оттуда и возьмем описание команд:

\arraybackslash

\raggedright, \raggedleft, \centering — после этих команд изменяется поведение команды \\ и \\*, вот, чтобы этого не произошло и применяем команду \arraybackslash.

>{\raggedright\arraybackslash}X

\newcolumntype

определяет новые параметры колонки и назначает их переменной Y или какую напишем, но только из одной буквы. Мне алфавита хватало всегда. \newcolumntype{Y}{>{\small\raggedright\arraybackslash}X}

после знака {> пишем любые команды для определения шрифта, цвета, выравнивания и т.д. Обычно это удобно связывать с шириной колонки и передавать значение через переменную в p{#1}.

Количество переменных может быть любое, главное в них самому не запутаться.

После определения новых типов колонок их можно использовать в заголовке описания таблицы наравне с lcrpm

\tabularxcolumn

Изменяет тип колонки X

\newcommand{\tabularxcolumn}[1]{p{#1}} — соответствует \parbox[t] — и определено по умолчанию \renewcommand{\tabularxcolumn}[1]{>{\small}m{#1}} — соответствует \parbox[m] — контент выравнивается по центру и типа так я могу переопределить, но у меня ничего не получилось, зато мои настройки \newcolumn работают шикарно.

ширина колонки

Умный Latex по умолчанию всегда пытается создать одинаковые колонки с размером \hsize, но мы можем переопределить пропорционально ширину каждой колонки. Первая будет половина от стандартной ширины, а вторая в 3 раза больше.

{>{\hsize=.5\hsize\linewidth=\hsize}X >{\hsize=1.5\hsize\linewidth=\hsize}X}

Дальше tabularx упрощает работы со сносками. Но я на этом пакете заканчиваю и перехожу к longtable.

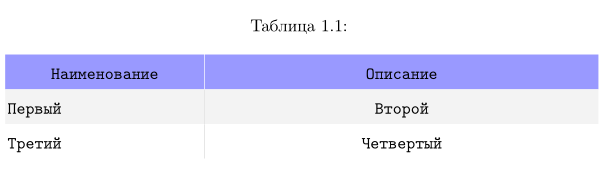

Сделал себе мастер таблицу и закатал в yasnippet

# -*- mode: snippet -*-
# name: longtable
# key: longtable
# --
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%LONGTABLE
\begin{center}
\rowcolors{2}{gray!10}{white} \\arrayrulecolor{gray!20} %раскрасим в два цвета строки
\begin{longtable}{c|c} %описание таблицы

%%%%%%%%%%%%%%% заголовок на первой странице
\caption[Название таблицы короткое]{Название таблицы длинное\label{tab:}}\\\
\rowcolor{blue!40} %раскрасим заголовок таблицы
\multicolumn{1}{c}{Наименование} % название первой колонки
& \multicolumn{1}{c}{Описание} % название второй колонки
% при большем количестве колонок последнюю строчку повторить столько же раз
% готовый раздел скопировать в раздел Заголовок на второй странице
\endfirsthead % конец заголовка
%%%%%%%%%%%%%%%%% конец заголовка на первой странице

%%%%%%%%%%%%%%% Заголовок на второй странице
\caption{продолжение таблицы на следующей странице}\\\
\rowcolor{blue!40}
\multicolumn{1}{c}{Наименование}
& \multicolumn{1}{c}{Описание}
\endhead %конец заголовка
%%%%%%%%%%%%%%%%% конец заголовка на второй странице

%%%%%%%%%%%%%%%%%%%%% BODY TABLE
Первый & Второй\\\\
Третий & Четвертый\\\\
%%%%%%%%%%%%%%%%%%%%%

\end{longtable}
\end{center}

table

Команды для высоты строк и отступов между колонками

\renewcommand{\tabcolsep}{0.05cm}
\renewcommand{\arraystretch}{1.7}
  • первая определит отступ между колонками
  • вторая высоту строк в таблице

[!INFO] Собственно мне всего перечисленного хватало практически на 90% всех таблиц.

Длина таблицы на странице

По умолчанию длина таблицы 20 строк, но можно изменить с помощью команты

\setcounter{LTchunksize}{10}

и будет 10!

Изменить нумерацию таблиц

\renewcommand\LTcaptype{⟨counter ⟩}

Header & Footer

  1. У таблицы могут быть первый Header и после его описания нужно поставить \endfirsthead
  2. После определения заголовков на 2-й и следующих таблицах поставить \endhead.
  3. Если таблица на одной странице, то пункт 2 не нужен.
  4. \endfoot также заканчивает описание последней строки таблицы на странице
  5. \endlastfoot описывает последнюю строку таблицы

\сaption

\caption{...} команда эквивалентна \multicolumn{n}{c}{\parbox{\LTcapwidth}{…}} она просто объединяет все колонки и пишется как полноценная строка таблицы.

\caption[Опциональное имя, используется в списке таблиц]{Полноценное имя таблицы\label{long}}.

\multicolumn

объединяет колонки \multicolumn{numcols}{cols}{text}

  1. количество объединяемых колонок
  2. формат колонок lcrmp
  3. Собственно текст в этой ячейке с применением всех возможных комманд и боксов, а также \multirow для объединения строк. Но для нее нужно подключить пакет \usepackage{multirow}

\kill

делаем строку для определения ширины столбцов и вместо \\ ставим \kill. Строка не будет отображаться в таблице, но ширину настроит.

Выравнивание таблицы на странице

LTleft и LTright

\setlength\LTleft\parindent
\setlength\LTright\fill

устанавливаем отступ для всей таблицы слева и справа, но один параметр нужно сотавлять тягучим \fill

\setlength\LTleft{0pt}
\setlength\LTright{0pt}
\begin{longtable}{@{\extracolsep{...}}...}

\extracolsep — делает резиновым столбец.

Сводная таблица

Параметры

\LTleft Glue to the left of the table. (\fill)
\LTright Glue to the right of the table. (\fill)
\LTpre Glue before the table. (\bigskipamount)
\LTpost Glue after the table. (\bigskipamount)
\LTcapwidth The width of a parbox containing the caption. (4in)
\LTchunksize The number of rows per chunk. (20)

Optional arguments to \begin{longtable}

none Position as specified by \LTleft and \LTright.
[c] Centre the table.
[l] Place the table flush left.
[r] Place the table flush right.

Commands to end table rows

\ Specifies the end of a row
\\[⟨dim⟩] Ends row, then adds vertical space (as in the tabular environment).
\\* The same as \ but disallows a page break after the row.
\tabularnewline Alternative to \\ for use in the scope of \raggedright and similar commands that redefine \\.
\kill Row is ‘killed’, but is used in calculating widths.
\endhead Specifies rows to appear at the top of every page.
\endfirsthead Specifies rows to appear at the top of the first page.
\endfoot Specifies rows to appear at the bottom of every page.
\endlastfoot Specifies rows to appear at the bottom of the last page.

Longtable caption commands

\caption{⟨caption⟩} Caption ‘Table ?: ⟨caption⟩’, and a ‘⟨caption⟩’ entry in the list of tables.
\caption[⟨lot⟩]{⟨caption⟩} Caption ‘Table ?: ⟨caption⟩’, and a ‘⟨lot⟩’ entry in the list of tables.
\caption[]{⟨caption⟩} Caption ‘Table ?: ⟨caption⟩’, but no entry in the list of tables.
\caption*{⟨caption⟩} Caption ‘⟨caption⟩’, but no entry in the list of tables.

Commands available at the start of a row

\pagebreak Force a page break.
\pagebreak[⟨val ⟩] A ‘hint’ between 0 and 4 of the desirability of a break.
\nopagebreak Prohibit a page break.
\nopagebreak[⟨val ⟩] A ‘hint’ between 0 and 4 of the undesirability of a break.
\newpage Force a page break.

Footnote commands available inside longtable

\footnote Footnotes, but may not be used in the table head & foot.
\footnotemark Footnotemark, may be used in the table head & foot.
\footnotetext Footnote text, use in the table body.

Setlongtables

\setlongtables Obsolete command. Does nothing now.

Multirow замолвите слово

Объединяет строки в таблице

Подключить через команду

\usepackage{multirow}

\multirow[〈vpos 〉]{〈nrows 〉}[〈bigstruts 〉]{〈width 〉}[〈vmove 〉]{〈text 〉}

  • vpos — tcb выравнивает текст в общей ячейке по [t] [c] [b] (необязательный параметр)
  • nrows — количество строк
  • bigstruts — это распорки или больше похоже на заполнение текста (я не использовал)
  • width — ширина ячейки с текстом. Обычно (*), но если используем \multirow то не все колонки могут быть заполнены текстом
  • vmove — это как \raisebox — поднимает текст вверх или вниз. Удобная штука. Можно отрицательные и положительные значения.
  • text — собственно сам текст

\multicolumn{2}{c}{\multirow{3}{*}{Multi-multi}} — с multirow использовать только в таком порядке, а не наоборот.

[!NOTE] В этом пакете еще есть утилиты для работы с большими скобками на объединенные строки.
